▪ 支持Intel® 6/7th Skylake-S CoreTM i7/i5/i3/Celeron®处理器
▪ 支持三显：VGA+HDMI+DP,支持双显或三显
▪ 支持 2 x SO-DIMM DDR4 2666/2400,1.2V低电压内存,最大32GB
▪ 3 x SATA 6.0 Gb/s,支持RAID 0/1/5/10 CPU 芯片组 BIOS
▪ 4 x RS232/422/485,DB9,可选2xRS232(内置)
▪ 板载5 x intel i210 10/100/1000M自适应网口,可扩展4LAN,最多到9LAN,独立千兆
▪ 支持2 x mini-PCIe(半长/全长)
▪ 16ch 隔离DIO(支持5~24V)
技术规格 | |
产品 | |

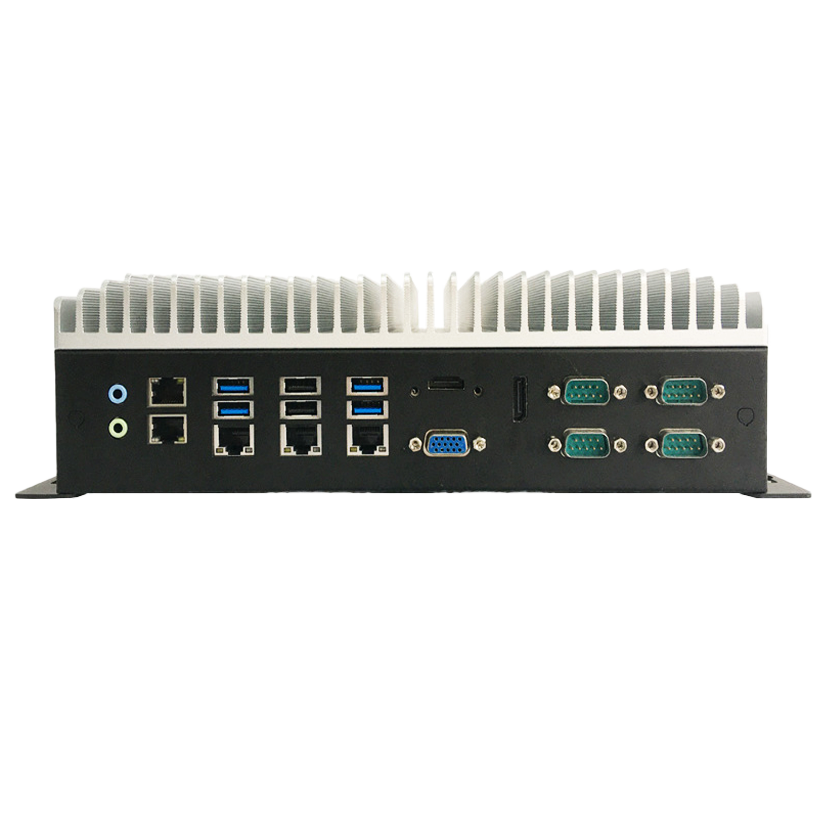

| 产品名 | KES-2361 |
| 产品类型 | 无风扇嵌入式工控机 |
系统配置 | |
| CPU | 6-core Arm® Cortex®-A78AE ARMv8.2 64-bit CPU |
| 芯片组 | Intel® Q170 |
| 内存 | 2*DDR42133笔记本内存槽，最大支持到32G |
| BIOS | AMI16M |
扩展接口 | |
| USB | 2*USB2.0typeA，4*USB3.0typeA，内置杜邦座2*5PH2.0USB内置 1*USB2.0typeA，加密狗接口 |
| 串口 | 4*RS-232/422/485 DB9 (BIOS选择)，缺省RS-232 可选COM5&6 RS-232 |
| 音频 | 音频输出和麦克2.5mm插孔 |
| 开关 | 复位开关、远程开关、电源开关 |
| GPIO | 16路 24V隔离DIO，8进8出 |
| CAN总线 | 可选2路CAN总线 |
存储 | |
| 存储1 | 1*M.2M key(NVMe接口)尺寸2242/2280 |
| HDD/SSD | 2*2.5 |
扩展 | |
| 扩展槽1 | 标准PS/2键盘鼠标接口(键盘鼠标二合一) |
| miniPCIE | 2*mini-PCle全长卡，其中一个支持 3G/4G模块/1*SIM卡槽 |
显示 | |
| HDMI | 支持到4096*2160@24HZ |
| HDMI（支持异步双显） | 支持异步三显 |
| VGA | 支持到 1920*1200@60HZ |
| DP | 支持到4096*2160@60HZ |
电源 | |
| 供电类型 | DC输入 |
| 输入电压 | 9~28V 4pin凤凰端子 |
物理参数 | |
| 材质 | 铝散热上盖，板件前后面板、底座 |
| 外观尺寸（mm） | 280*184*85mm带固定支架 |
| 重量(Kg) | 3.1Kg |
使用环境 | |
| 工作温度 | 使用机械硬盘0~50°C 使用固态硬盘-20~60°C |
| 存储温度 | -40~80°C |
| 存储湿度 | 10 to 90%@40°C，无凝结 |
| 操作系统支持 | Windows 7 32-bit Windows 7 64-bit Windows Embedded standard 7 32&64bit Windows10 32-bit>br>Windows 10 64-bit Linux Ubuntu 16.04 Centos7.5 |
以太网 | |
| 网卡 | 5*千兆RJ-45接口，可选9千兆RJ-45接口，网卡芯片INTEL 210AT 支持EtherCAT总线 |
功耗 | |
| 典型 | TDP |
| 最大功耗 | 65W |
