▪ 采用可更换的LGA1151封装第6/7/8/9代i3/i5/i7/i9/G嵌入式T系列35W CPU
▪ 2*260Pin DDR4 SO-DIMM单根16GB,最大支持32GB
▪ 根据不同CPU，可分别支持内存规格DDR4-2133/2400/2666
▪ 6个串口:COM1&COM2支持四线RS232/485,COM3~6 支持RS232 (可选串口模块扩展多4个RS232或4个RS485)
▪ 支持Audio-out，Mic-in，Line-out三个音频插孔，预留支持代功放数字 音频输出(4Pin wafer)
规格参数 | |
产品 | |

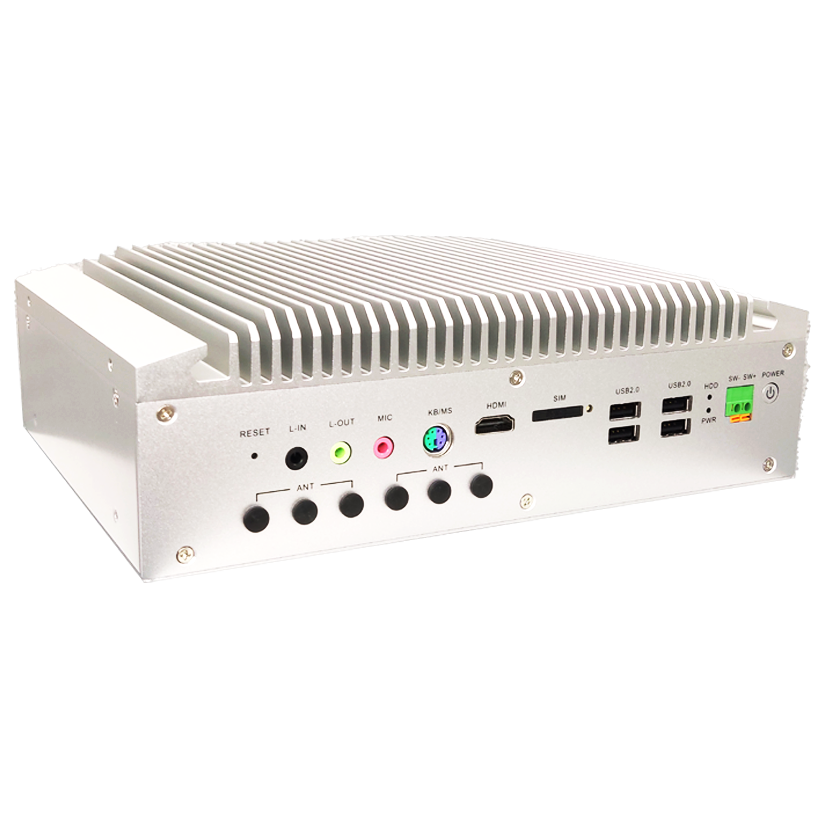

| 产品名 | AIBOX-1151 |
| 产品类型 | AI边缘计算 |
系统配置 | |
| CPU | 采用可更换的LGA1151封装第6/7/8/9代i3/i5/i7/i9/G嵌入式T系列35W CPU |
| 芯片组 | 优化设计的H110芯片组 (C236支持E3 V5&V6 CPU，三显，SATA Raid) |
| 内存 | 2*260Pin DDR4 SO-DIMM 单根16GB,最大支持32GB 根据不同CPU，可分别支持内存规格DDR4-2133/2400/2666 |
| BIOS | AMI UEFI BIOS, RCT计时时钟精度30PPM以内 |
存储 | |
| 存储1 | 1*M.2 2242/2280 SATA SSD(C236支持nVME*4) |
| HDD/SSD | 2*SATA3.0(C236支持Raid0,1) |
| mSATA | 1*mSATA |
扩展 | |
| 扩展槽1 | 1个M.2 B-Key 3042/3052带SIM卡支持4G/5G模块(USB3+PCIex1） |
| miniPCIE | 1个Mini-PCIe扩展 |
| PCIE | 预留1个PCIe x16, 1个PCIe x1（C236时为x4） |
显示 | |
| HDMI | 1*HDMI: 最大支持 1920*1200@60Hz |
| VGA | 1*VGA: 最大支持1920*1200@60Hz |
| 显示芯片组 | Intel CPU 集成显示控制器(依据所配CPU不同) |
电源 | |
| 供电类型 | 直流输入(凤凰端子) |
| 输入电压 | 9V-36V宽压 |
物理参数 | |
| 物理结构 | 钣金 |
| 外观尺寸（mm） | 不带扩展：257mm(W)*191mm(D)*79mm(H) 带 2扩展：257mm(W)*191mm(D)*134mm(H) |
| 重量(Kg) | 不带扩展 3.0KG |
使用环境 | |
| 工作温度 | 常温内存和存储：0℃-45℃ 宽温内存和存储：-10℃-60℃ |
| 存储温度 | -20℃~80℃ |
| 存储湿度 | 20%-80% |
| 操作系统支持 | Win7/Win10/WES7/Linux, 32位/64位 |
以太网 | |
| 网卡 | 2*Intel GbE，LAN1:i219LM, LAN2: i211AT(可选配芯片组 *4 LAN) |
音频 | |
| 音频芯片 | RealTek |
| 音频接口 | 支持Audio-out，Mic-in，Line-out三个音频插孔，预留支持代功放数字 音频输出(4Pin wafer) |
I/O接口 | |
| 串行端口 | 后I/O面，6个串口:COM1&COM2支持四线RS232/485,COM3~6 支持RS232 (可选串口模块扩展多4个RS232或4个RS485) |
| USB接口 | 前I/O面：4*USB2.0 后I/O面：4*USB3.0 内置：1*USB2.0 Type A |
功耗 | |
| 典型 | Depend on CPU |
| 最大功耗 | TDP 35W |
