控工控机赋能半导体动态老化测试系统

一、项目背景与行业挑战

在新能源汽车与5G通信技术迭代驱动下，第三代半导体器件（如GaN/SiC）市场规模年增速超30%。其动态老化测试需模拟-55℃~+150℃宽温域、1200V以上高压及1MHz高频工况，传统测试设备面临三大核心痛点：

1.   功耗与散热矛盾：高算力工控机功耗超200W，导致老化舱温场波动±5℃以上

2.   扩展性不足：串口数量有限，难以兼容多传感器与机械臂协同控制

3.   宽压适应能力弱：仅支持12-24V输入，无法适配车间复杂供电环境

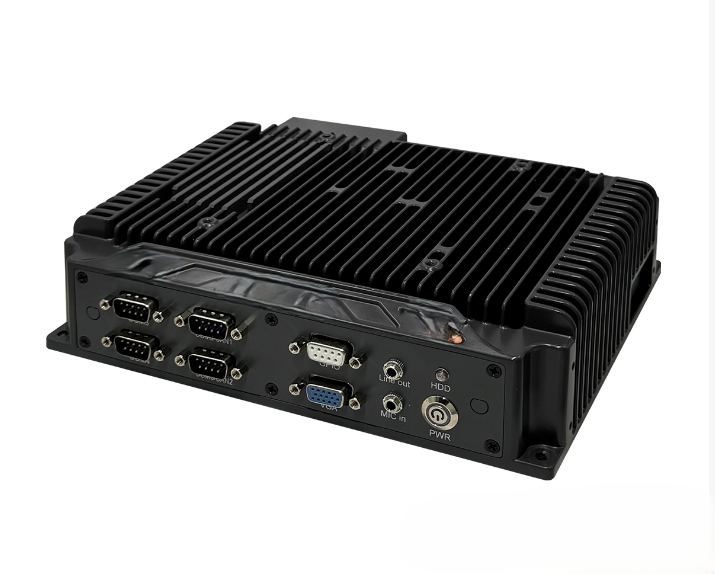

某功率半导体企业联合艾控工控，基于KES-2811嵌入式工控机开发了新一代动态老化测试系统，实现测试效率提升40%、能耗降低60%的突破性成果。

二、系统架构设计与技术参数匹配

1. 工控机硬件层核心配置

2. 软件层技术架构

•      实时操作系统：定制化Linux内核，任务调度精度≤10μs

•      AI算法库：集成基于PyTorch的缺陷预测模型，支持焊点失效、材料退化等隐性缺陷识别

•      边缘计算平台：本地化处理85%测试数据，延迟<15ms

三、核心功能与技术创新

1. 低功耗与高性能平衡

•      智能功耗管理：根据测试负载动态调节CPU频率（800MHz-3.2GHz），较传统方案节能60%

•      无风扇散热设计：通过铝挤型材散热片，实现-40℃~+85℃宽温域稳定运行，MTBF超50,000小时

2. 多物理场协同控制

•      温场精准控制：通过RS485串口连接温控模块，PID算法实现±1℃温场均匀性

•      高压电源同步：GPIO触发信号与电源模块毫秒级同步，确保电应力加载与温度变化相位一致

3. 高速数据采集与分析

•      多通道并行采集：通过定制化IO板卡扩展至256通道，采样率达100kHz

•      AI缺陷诊断：基于300万+历史样本训练的CNN模型，实现焊线偏移（精度0.5μm）、封装裂纹（分辨率2μm）自动识别

4. 模块化扩展能力

•      PCIe扩展槽：支持外接运动控制卡，实现机械臂6轴同步插补（定位精度±1μm）

•      治具快速切换：通过GPIO控制电磁夹具，兼容QFP/BGA/LGA等10+种封装形式，换型时间<15分钟
