控凌工业一体机赋能半导体AOI检测设备智能化
一、行业背景与检测挑战
随着半导体器件向5nm以下制程演进，芯片表面缺陷检测精度要求已达0.5μm级。传统AOI（自动光学检测）设备存在三大痛点：
1. 图像处理效率低：单张晶圆检测耗时超30秒，难以满足200片/小时的产能需求
2. 人机交互滞后：操作界面响应延迟>200ms，影响缺陷标注效率
3. 环境适应性弱：温湿度波动导致检测精度下降5%以上

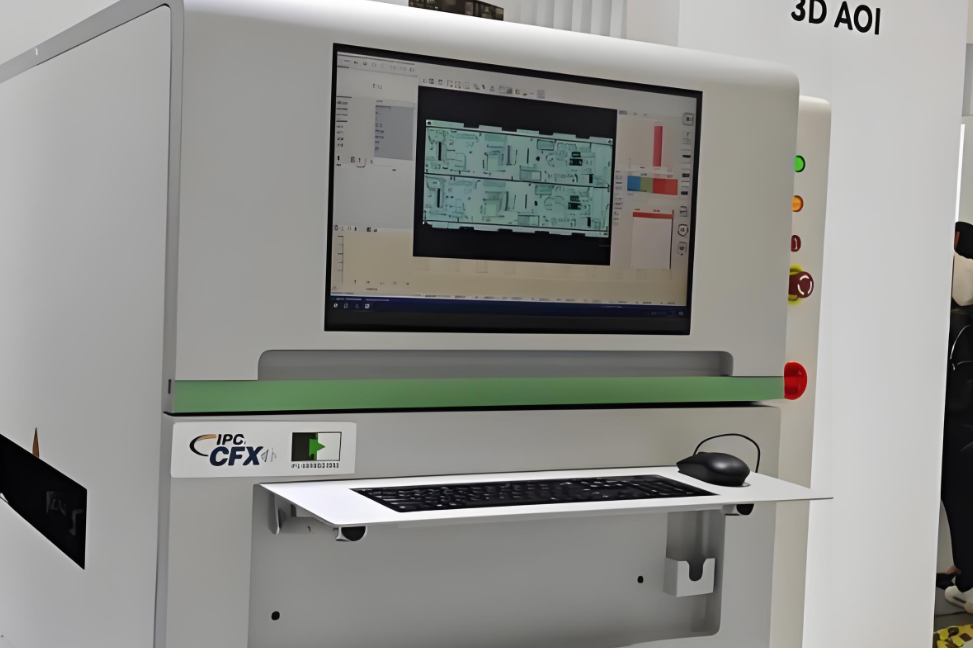

某半导体制造企业联合控凌科技，基于KPC-3815全铝工业一体机(工业平板电脑）开发了新一代智能AOI检测系统，实现检测效率提升40%、缺陷检出率达99.99%。
二、系统架构设计与参数匹配
1. 硬件层核心配置
参数 | AOI检测需求 | 技术价值 |
8代酷睿i7-8550U CPU | 实时图像处理与算法加速 | 4核8线程睿频至4.0GHz，支持CNN模型并行计算，单张晶圆处理时间缩短至18秒 |
双Intel千兆网口 | 多传感器数据高速传输 | 支持4K摄像头@30fps视频流稳定传输，丢包率<0.01% |

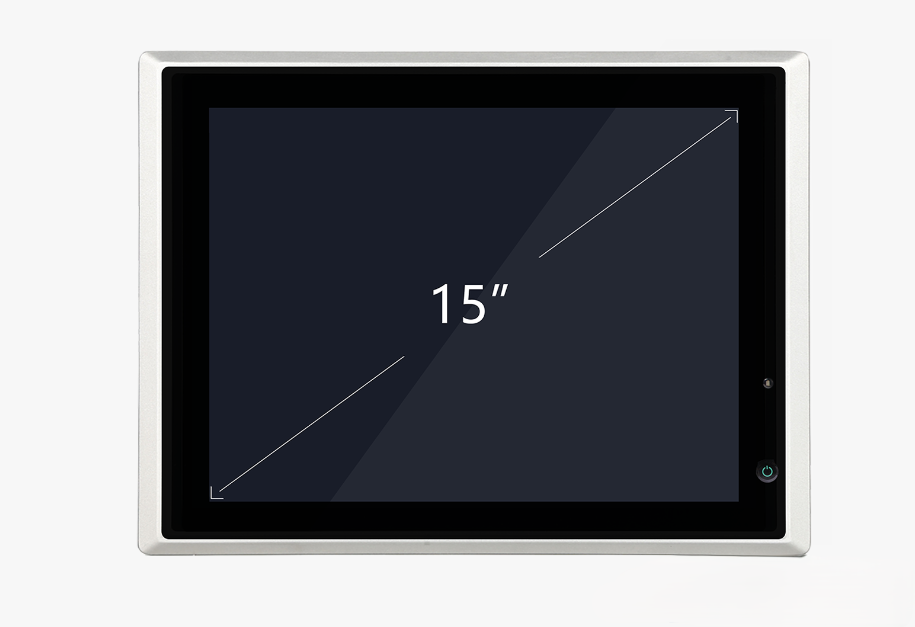

15"全铝压铸电容触摸屏 | 工业环境人机交互 | IP65防护等级抗油污侵蚀，10点触控响应时间<10ms |
6×串口+GPIO扩展 | 多设备协同控制 | 兼容线扫相机、运动平台等外设，支持触发信号与图像采集毫秒级同步 |
双存储架构（mSATA+HDD） | 海量数据存储 | 1TB HDD存储历史检测数据，mSATA SSD保障系统快速启动（<15秒） |
2. 软件层技术架构
• 实时操作系统：Windows，任务调度精度≤10μs
• AI算法库：集成YOLOv5缺陷检测模型，支持0.5μm级焊线偏移识别
• 边缘计算平台：本地化处理90%数据，延迟<20ms
三、核心功能与技术创新
1. 超高速图像处理
• 硬件加速：板载Intel UHD 620显卡支持OpenCL并行计算，较传统CPU方案提速3倍
• 多任务调度：同时处理8路摄像头数据，支持200片/小时连续检测
2. 精准缺陷识别与标注
• AI模型优化：基于百万级缺陷样本训练，识别精度达99.99%
• 双屏异步显示：HDMI+VGA输出支持实时图像与缺陷热图同步显示
3. 环境适应性增强
• 宽温设计：-20℃~+60℃稳定运行，适应洁净室温湿度波动
• 抗干扰能力：金属屏蔽层有效隔离电磁干扰，信号噪声比提升至75dB
4. 模块化扩展能力
• 无线通信：可选配5G模块实现远程监控，支持工厂MES系统无缝对接
• 快速维护：前置USB接口+免工具拆卸设计，故障响应时间缩短至30分钟
四、典型应用场景
案例1：5nm FinFET芯片检测
• 挑战：鳍片间距仅12nm，传统设备误判率超0.1%
• 解决方案：AI模型精准识别鳍片坍塌缺陷，检测速度较进口设备快30%
案例2：倒装芯片BGA检测
• 挑战：焊球直径0.1mm，位置精度要求±5μm
• 解决方案：多摄像头协同定位，配合机械臂实现±2μm贴装补偿
